電子產品制造商在不斷追求產品更快的運算速度.更高的分辨率、集成更多功能的同時，也要求產品更輕更薄，尤其是手持便攜式產品的設計，如智能手機平板電腦等。這就使得許多高速元器件要裝配到更小的電路板上，更狹窄的結構空間里，電磁干擾問題就越來越復雜和嚴重。
電子產品上的電磁輻射干擾大多數是高達幾百兆赫茲甚至上千兆赫茲的電磁波干擾，采用良導體就能同時具有對電場和磁場屏蔽的作用，且由于趨膚效應，對于頻率較高的電磁波干擾，不需要太厚的屏蔽材料，一般在0.2 mm以下，就可以起到很好的屏蔽效果。
金屬屏蔽罩可以降低電子設備對外的輻射干擾，同時多個金屬屏蔽罩的使用還可以降低模塊之間的相互串?dāng)_，但這增加了產品的重量，需要-些新的產品來優化金屬屏蔽罩。本文將介紹絕緣洋白銅帶的性能。
一、傳統金屬屏蔽罩的特點

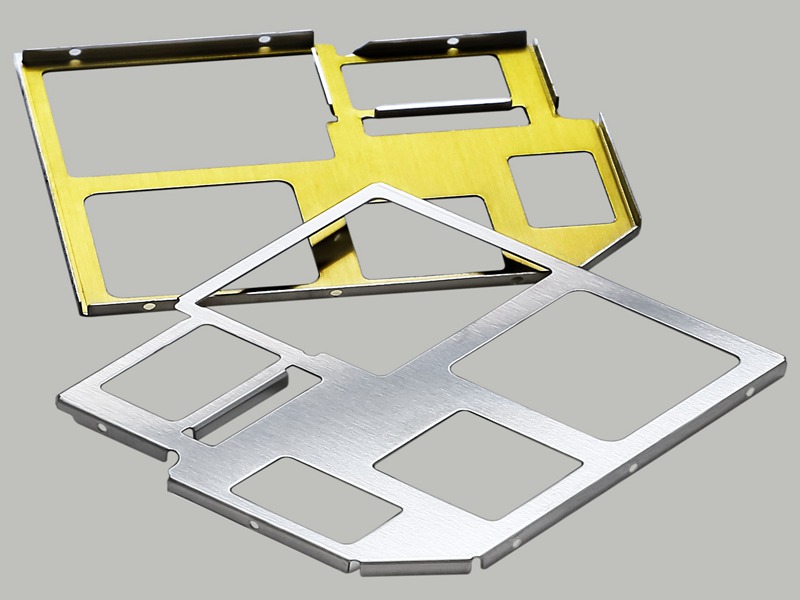

傳統的金屬屏蔽罩- -般采用易于彎折、拉伸加工的洋白銅作為屏蔽框材料,因為洋白銅在焊接、散熱方面性能較好，可直接焊接在PCB板上，而不銹鋼、鍍鋅鋼帶一般用來作為屏蔽蓋。金屬屏蔽罩可分為固定式和可拆卸式，固定式屏蔽罩結構簡單，易于生產以及自動化組裝，但一旦焊接在PCB板上，不便于后期拆卸檢查維修;可拆卸式屏蔽罩是將支架和蓋子通過扣式方式固定，方便后續的拆卸測試和維修整改。
金屬屏蔽罩的有效性是用屏蔽效能來衡量的，屏蔽效能表現了屏蔽體對電磁波的衰減程度，此屏蔽效能包含三部分: S=R+.4+B。 R為反射損耗，由人射波波阻抗與屏蔽材料的特征阻抗決定，此部分并非真正消耗掉，而是反射波使得透過屏蔽材料的電磁波成分減少; 4為傳輸損耗也稱為吸收損耗，是電磁波通過屏蔽材料所產生的熱損耗引起的，與屏蔽材料厚度和趨膚深度有關; B是修正因子，主要針對較薄的屏蔽材料中，介質內多重反射損耗的修正值。
因此，采用電導率高的導電材料而非介電材料來增加材料的特征阻抗，使電磁波傳輸至屏蔽罩時阻抗不匹配，增加反射損耗，同時電磁波在導電材料表面形成的感應電流以熱損耗的形式降低人射電磁波的能量。理想的屏蔽罩是連續完整的，能夠?qū)⑤椛湓椿蛞资芨蓴_的敏感區域完全遮蓋住，形成-個法拉第籠。而實際屏蔽罩的焊接或通過凸點卡扣結構所產生的縫隙，以及屏蔽罩本體上的開孔，都會影響屏蔽罩的導電性和完整性，屏蔽效能也會降低。
二、絕緣洋白銅的性能
絕緣洋白銅同普通壓敏膠帶的區別在于導電性，絕大部分電磁屏蔽膠帶的基材是導電的，也有少數是合金材料或磁性材料專門用來屏蔽磁場。絕緣洋白銅帶主要通過在一面涂上一層絕緣漆來進行工作。

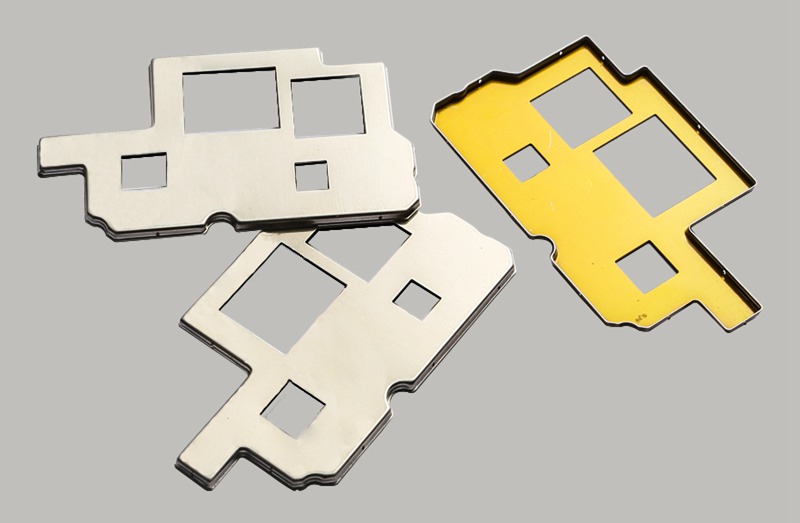

在屏蔽罩的金屬支架上，通過絕緣洋白銅金屬支架、PCB板形成-一個完整連續的法拉第籠，絕緣洋白銅替代了原有的膠粘金屬屏蔽罩蓋，整機厚度更薄了，重量更輕了。絕緣洋白銅的屏蔽效能及可靠性更強了。
